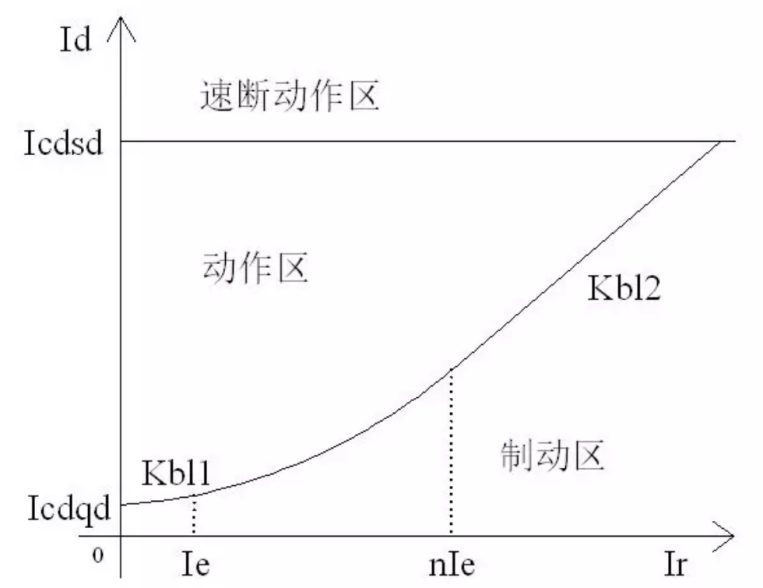

RCS-985A發變組保護比率差動動作特性圖的前段是一段拋物線，后段是一條帶斜率的直線，下面介紹邊界曲線的搜索方法。

1） 保護定值控制字設置：

2）保護壓板設置：

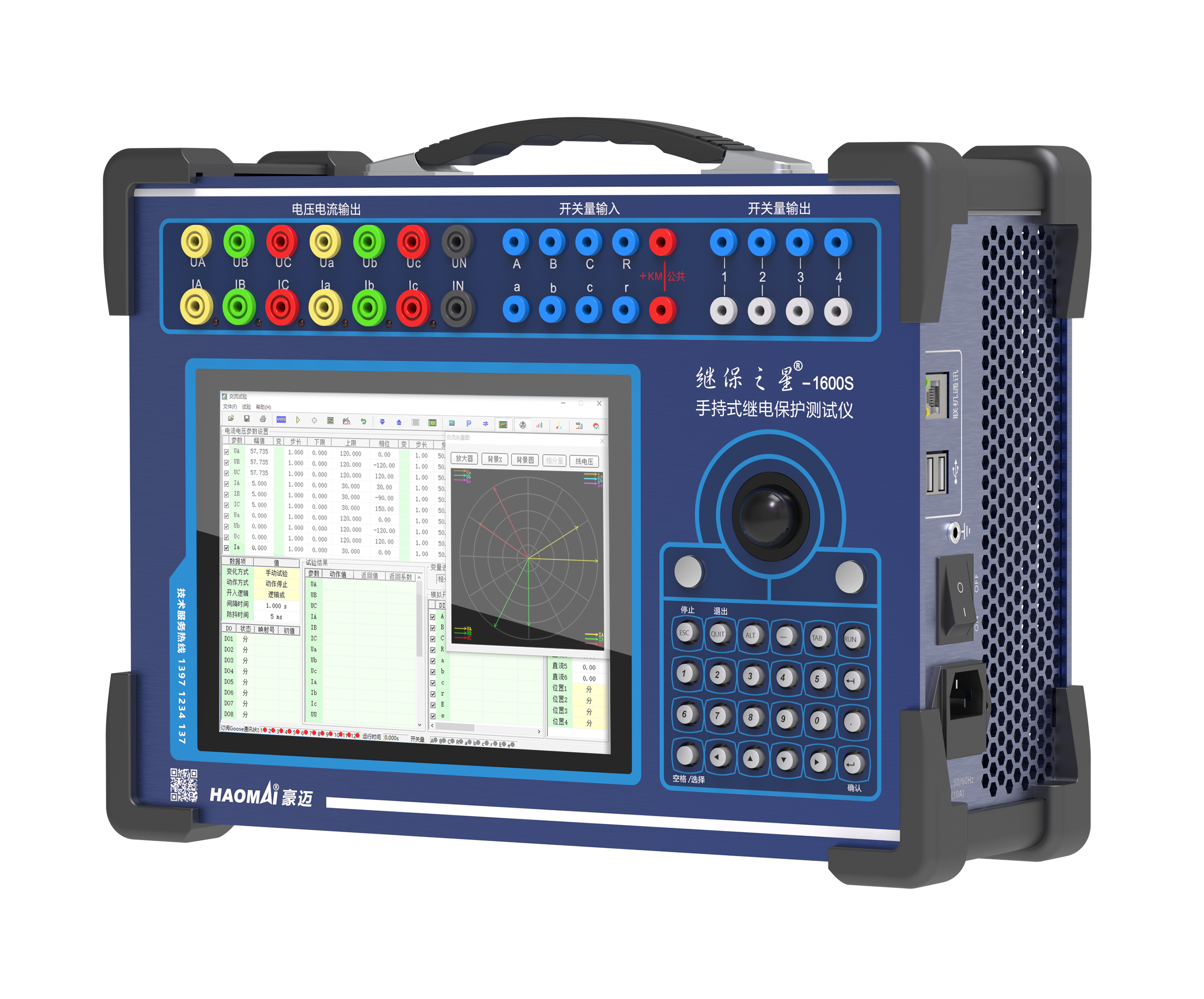

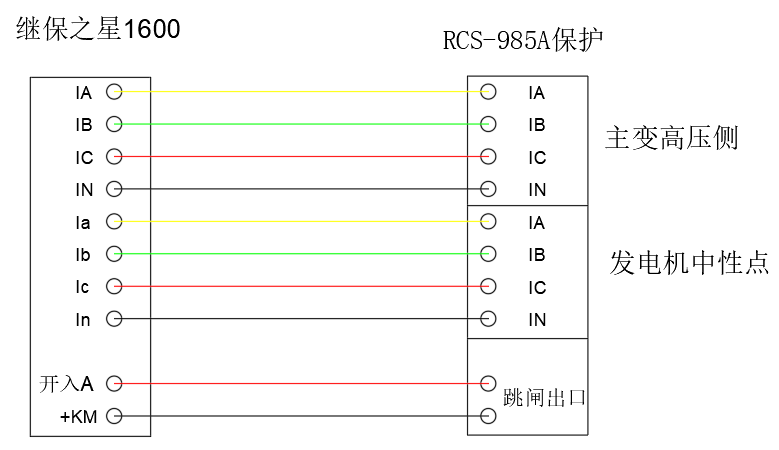

繼保之星-1600S 是一款6U6I型繼保儀，接線時按照IAIBIC接主變高壓側保護繞組，IaIbIc接發電機中性點側CT保護繞組，取一組跳閘出口接入測試儀開入量A，完成接線后即可開始試驗。

03 試驗方法

根據保護定值計算各側二次額定電流

主變高壓側二次額定電流：

發電機中性點側二次額定電流：

1）做平衡電流

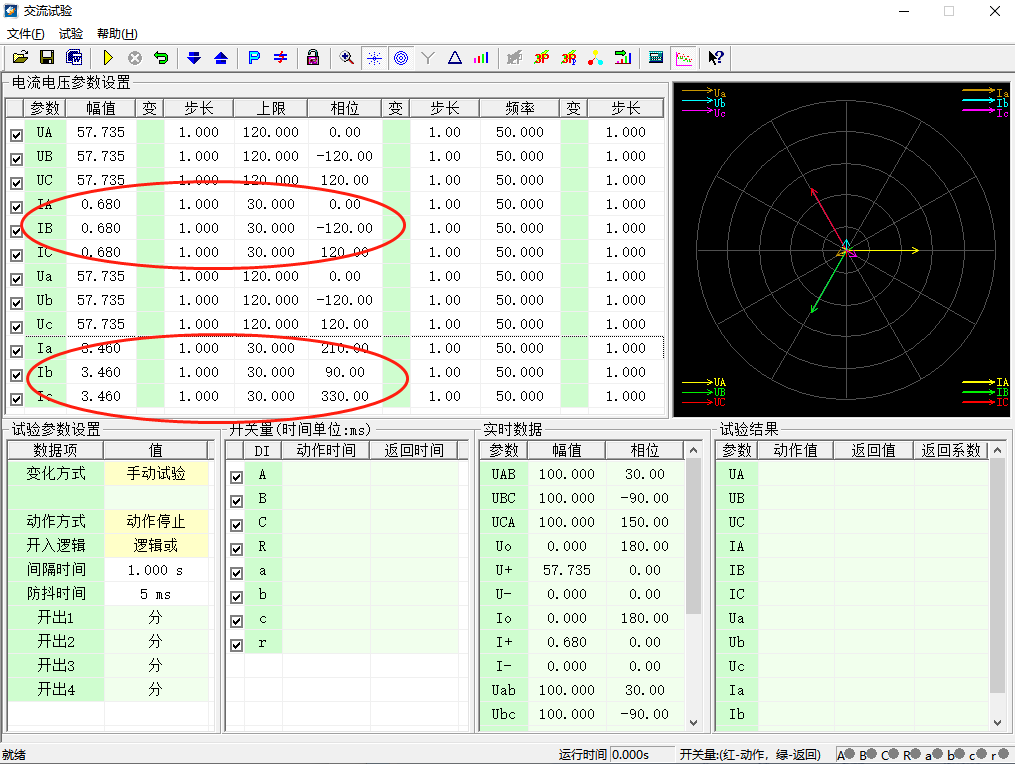

根據以上試驗接線與分析，通過繼保之星-1600S 六相電流即可做發變組差動平衡值。 高壓側施加電流0.68A，中性點側施加3.46A，查看保護采樣發變組差動電流為0Ie，制動電流為1Ie。

2） 搜索比率邊界曲線

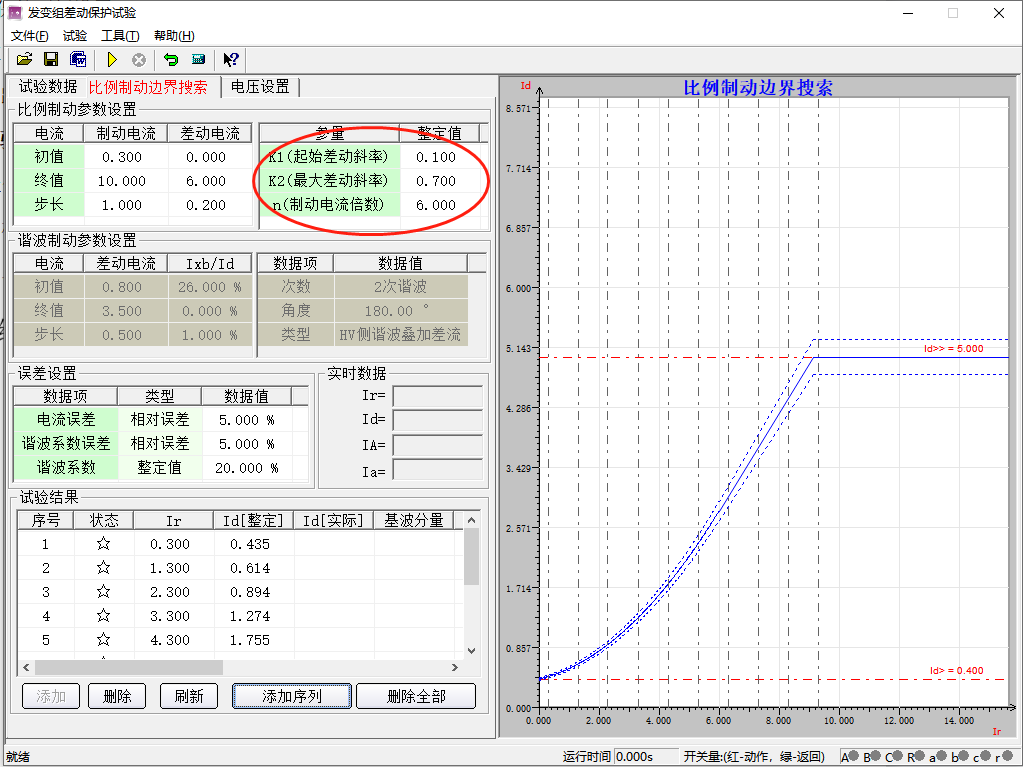

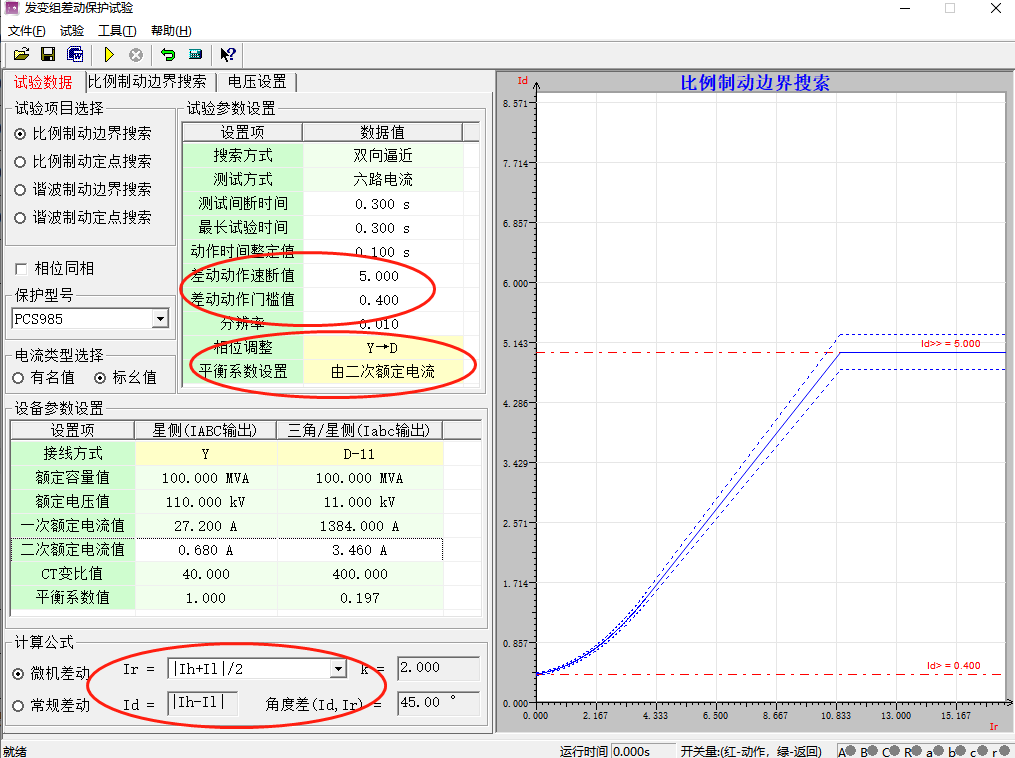

打開發變組差動專用模塊，按照定值需設置以下參數，差動動作速斷值5Ie，差動動作門檻值0.4Ie，RCS-985A的相位調整為Y側向△側調整，平衡系數直接輸入二次額定電流，其他參數選擇默認。 比率邊界參數界面填入定值，起始斜率0.1，最大斜率0.7，制動電流倍數為6，添加序列。

以上參數設置完成后開始試驗，繼保之星-1600S 將自動雙向搜索動作邊界，在動作區與制動區的邊界上打上點。

04 試驗結論

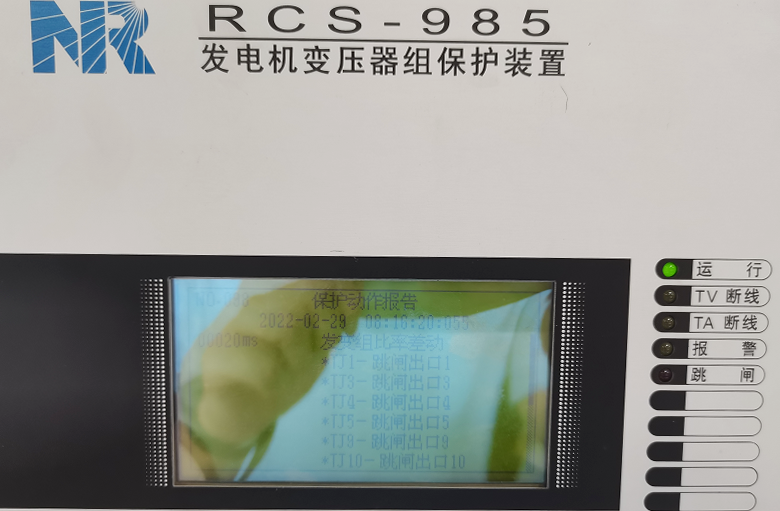

試驗中保護裝置會一直動作，記錄動作報文。

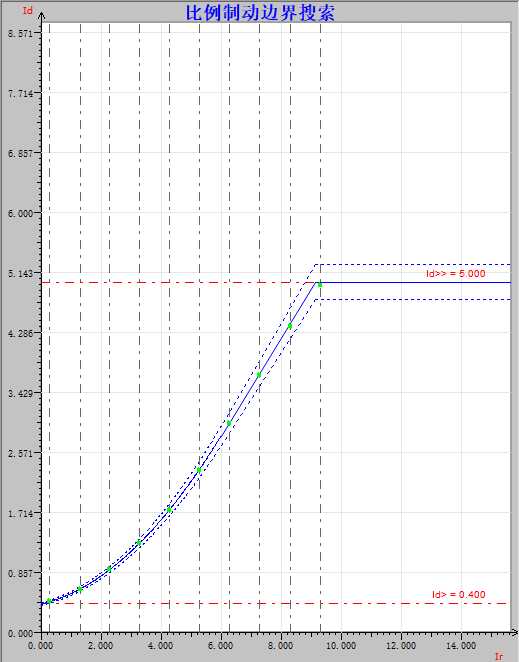

繼保之星-1600S 記錄動作邊界曲線，可以直觀地看到發變組差動的比率邊界曲線，數據在理論邊界上，滿足試驗要求。
