新裝和大修后的發電機在投入運行前，通常需要進行一系列特性試驗，確保并網運行后的運行安全和穩定性。 負載試驗非常費時費力，主要分為短路特性試驗和空載特性試驗。 短路特性試驗是逐步增加勵磁電流（三相輸出端短路后），使得三相短路電流達到額定電流，主要測試?yán)@組可承載電流的能力，也可以檢驗電流輸出特性。 空載特性試驗即為逐步增加發電機的勵磁電流，使得發電機的三相輸出電壓達到額定電壓，主要測試發電機的絕緣性能和電壓輸出特性。

繼保之星-1800 六相繼電保護測試儀 集繼電保護全功能校驗和現場錄波測試功能于一體，除進行各項保護校驗功能外，還可完成發電機出口短路特性試驗、發電機空載特性試驗、滅磁特性試驗、啟動訊號錄波試驗、變壓器空載特性、空載曲線等試驗項目。

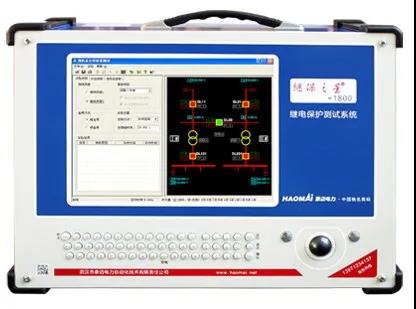

△ 6U/6I全功能繼保儀+便攜式錄波儀

?

繼保之星-1800 六相繼電保護測試儀配備電力系統數據采集波形分析軟件，內置便攜式錄波儀，對現場實時信號錄波。 可對COMTRADE格式波形文件進行讀取編輯和分析，也可采集下位機上傳的波形數據進行長時間在線錄波。

在主界面選擇“綜合功能”測試，點擊“故障回放與錄波分析”按鈕進行錄波、波形回放、波形分析與波形編輯。

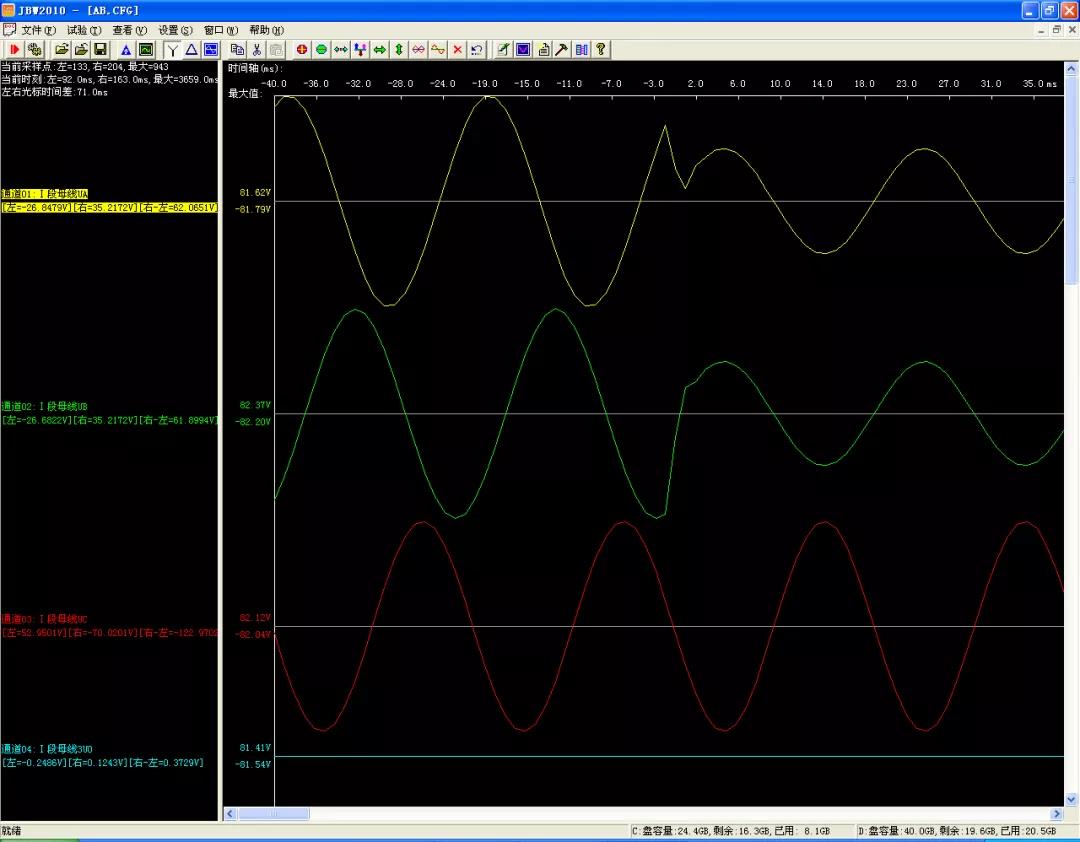

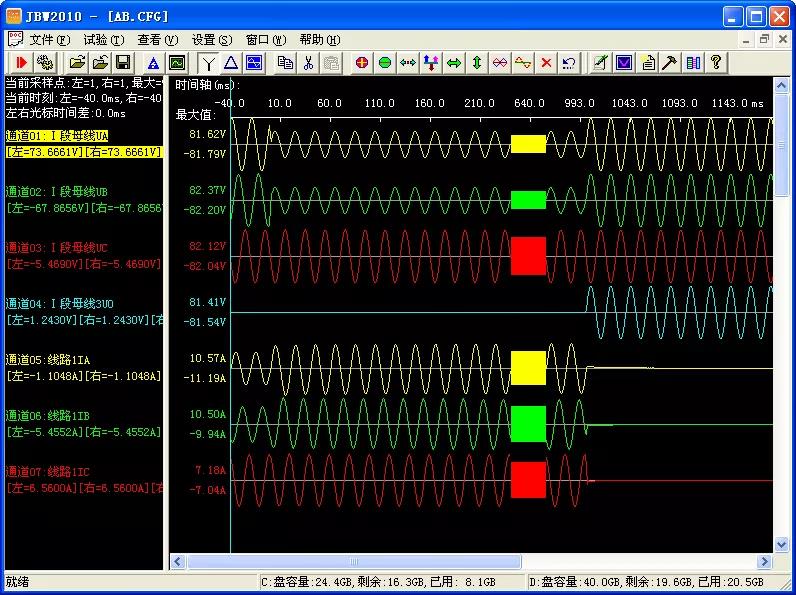

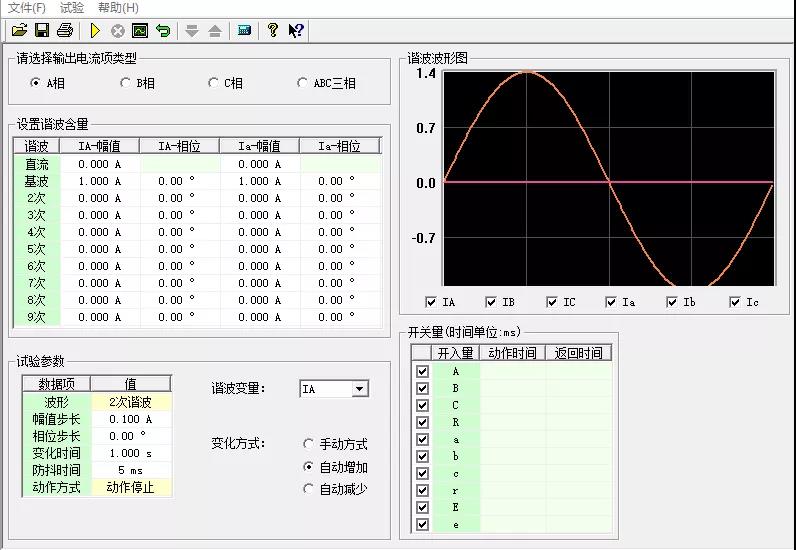

打開波形文件，可實現啟動在線錄波、錄波參數設置、故障回放功能、波形監視分析、Y方式顯示波形、三角方式顯示波形、波形縱向電壓和電流分別比例顯示、波形縱向（高度）放大和縮小、波形截圖保存等功能。

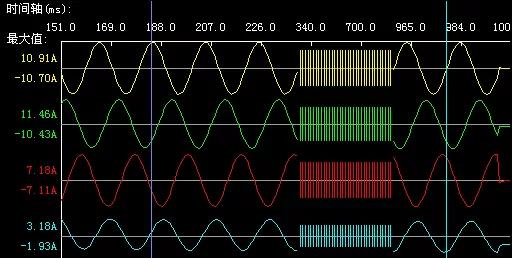

數據波形顯示區域，包括通道點、時間、最大最小值等。

根據發電機勵磁系統滅磁時呈現的特征曲線，使用繼保之星-1800?六相繼電保護測試儀錄波器進行錄波。

分析錄波進行特性曲線，可以判斷轉子線圈有無匝間短路、定子鐵芯有無局部短路。 若存在短路，此處渦流去磁作用將使勵磁電流因升至額定電壓而增大。 針對發電機的電壓變化率、未飽和的同步電抗，分析電壓變動時發電機的運行情況及整定磁場電阻等，通過空載特性分析進行判斷。 根據發電機出口短路特性測試，判斷轉子線圈有無匝間短路，當轉子線圈存在匝間短路時，由于安培匝數減少，同樣大的勵磁電流，短路電流也會減少。

繼保之星-1800?六相繼電保護測試儀通過整合繼電保護全功能校驗與現場故障錄波試驗功能，避免現場檢修重復攜帶錄波儀、發電機阻抗測試儀、絕緣特性測試儀等電氣設備，并實現測試數據的一致性和可靠性，測試結果更加直觀、真實、實時、有效。
