智能變電站以全站信息數字化、通信平臺網絡化、信息共享標準化為基本特征，自動完成信息采集、測量、控制、保護、計量和監測等基本功能，并根據需要，支持電網實時自動控制、智能調節、在線分析決策、協同互動等高級功能，實現與相鄰變電站、電網調度等互動。 　

變電站監控信息一體化驗收裝置 通過模擬調度主站，實時與變電站現場遠動機通訊，進行站內同步驗收，將驗收信號批量發給調度主站，提高對點的正確性及快速性。

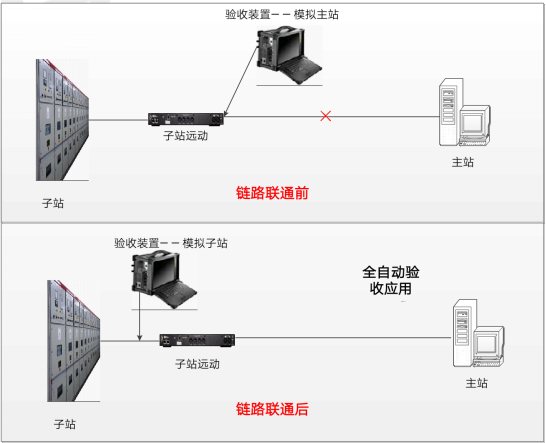

△ 系統原理圖

調度與變電站光纖鏈路未建立之前，設備模擬調度主站同步驗收，解決了站內信號以智能終端、合并單元等為源頭，經保護測控裝置到監控后臺、數據通信網關機，整個鏈路存在的信號問題。

配置校核 ： 校核數據通信網關機是否按點表和SCD文件如實配置，檢查是否有錯配、漏配、多配等情況。 根據有無RCD分別采取兩種方式，一種是采用全景信息掃描，自動匹配點表和SCD的IEC61850數據路徑，一種是依據RCD文件，按點表依次發送。

調度光纖鏈路建立以后，多IED MMS仿真模塊與數據通信網關機連接。 多IED MMS仿真模塊發送帶有遙信、遙測的MMS 報文作為輸入激勵端代替變電站端設備的實際遙信、遙測信號，發送至主站，完成調度主站信號的驗收。

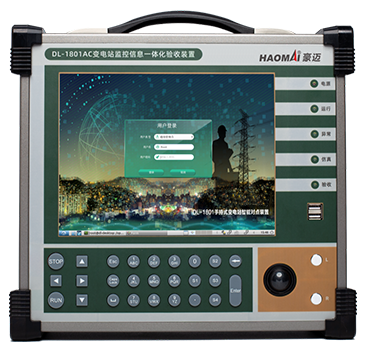

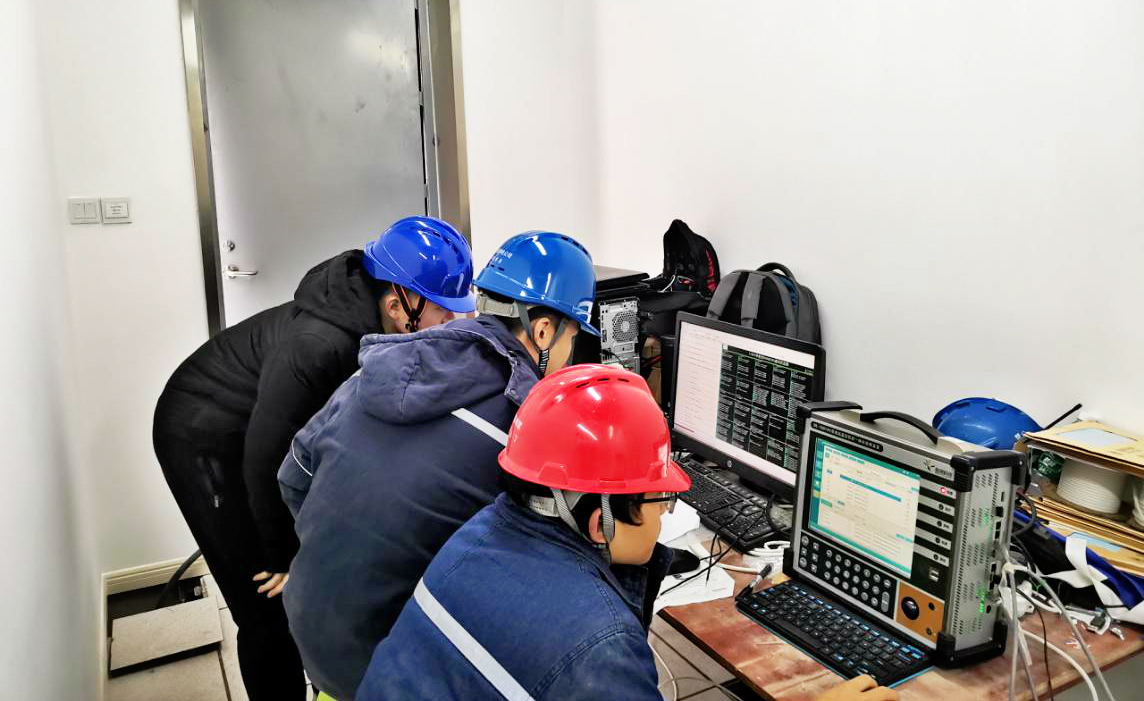

某500kV智能變電站投運前，采集調控信息表遙信點數3837個、遙測點數493個遙控點135個。 DL-1801AC 不依賴交換機，同時模擬四個調度主站跨網段通訊，完全按照主站調度IP進行同步驗收，整個過程接線簡單，操作方便。

數據設置 ： 導入SCD文件和調度下發的點表，設置IP地址。

同步驗收 ： 通過數據設置模擬調度主站，現場實際觸發信號，根據收到的動作復歸驗收遙信信號，實際加模擬量驗收遙測信號。

主站驗收 ： 通過導入的SCD文件，仿真所有IED裝置與數據網關機通訊，將所有已驗收遙信信號按動作復歸自動發送至調度主站，按照點號+0.99的遙測值發送至調度主站驗收。
